ATM110Z05充电模块-主要部件

交流输入范围宽，可达AC323V-475V，电网适应性强。

全国首创隔离自主动态均流，不均流度<±3%。可保证二十台以上模块良好并机。均衡负荷合闸冲击电流，最大限度保证直流系统的安全可靠性。

充电模块3A、5A、10A、20A、30A、40A同一规格量级多个相互匹配，N+1热备份，确保任一模块退出运行中，均不影响系统的正常运行。

自冷与强制风冷智能切换，防尘双通道，电器空间与散热风道隔离，严防静电吸附尘埃。

充电模块采用带电热插拔，安装、维护方便。

采用全程采用先进的移相谐振高频软开关技术，效率高，空载功耗小，体积小，具有良好的电气性能及电磁兼容性。

模块内置EEROM，监控系统设置参数发送到模块。模块自动保存参数，具有记忆功能，即使掉电参数也不会丢失。监控退出运行时，模块仍能按监控设定参数运行。

开关电源模块设预保护，双臂式全向电流瞬态稳定保护电路，平均电流，峰值电流与输出电压三闭环反馈系统，保证高速动态响应的稳定性。

优异的抗短特性：模块内设置了短路回缩电路，输出短路时可实时保护，输出电压几乎为零，并可长时间保持。一旦短路解除，自动恢复正常工作。

充电模块采用“三相无源功率因数校正电路”，输入无中线，功率因数可达0.94.模块采用一体化输入输出及通讯端口，并设计为可带电插拔方式。

充电模块直流输出采用无级限流方式，可根据负载电流的大小和电池容量，由微机监控选择限流点，稳流精度小于0.5%。稳压精度小于0.3%。

模块具有保护及告警功能，包括输入过压、欠压、缺相、输出过压、欠压、过流、模块过热等。

充电模块内部微机监控板在监视控制模块运行情况的同时，还与系统主监控通讯，充电模块亦具有遥控、遥测、遥信、遥调功能。

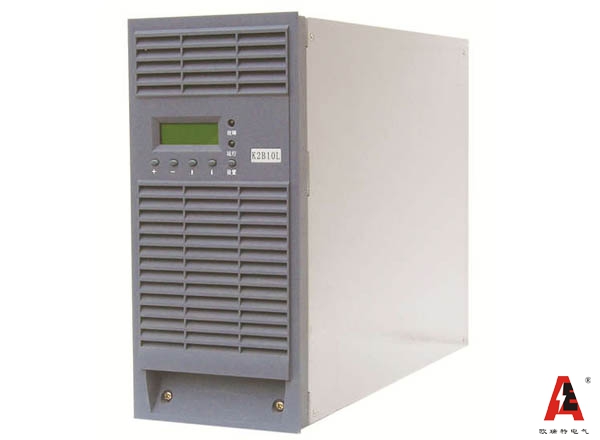

充电模块
